Çoğullama

İletim ortamının kapasitesi tek bir sinyalin iletimi için gerekli olan kapasiteden büyüktür. Çoğullama birden fazla sinyalin tek bir iletim ortamı üzerinden tek bir sinyal halinde birleştirerek taşınmasını tanımlar. Yüksek hızlı telekomünikasyon hatlarının (koaksiyel, fiber optik) etkili kullanımı için bazı çoğullama teknikleri kullanılır. Kablosuz sistemlerde paylaşılacak ortam havadır.

Çoğullama Teknikleri

Çoğullama teknikleri birden fazla kullanıcının aynı ortamı birbirlerini etkilemeden nasıl paylaşacaklarını belirler. Çoğullama iletim ortamının kapasitesini farklı iletim kaynaklarına paylaştırmaya izin verne bir kavramdır ve üç çeşit kullanımı vardır.

• FDM frekans bölmeli çoğullama
• TDM zaman bölmeli çoğullama
• CDM kod bölmeli çoğullama

Frekans Bölmeli Çoğullama

İletişim kanallarında frekans paylaşımını öngörmektedir. Her bir sinyal farklı bir taşıyıcı frekansı ile modüle edilir.

Her sinyalin iletimi için farklı bir frekans bandı kullanılarak sinyallerin birbirine karışması önlenirken (koruma bandları ile birlikte) aynı zamanda birden fazla analog sinyalin birleştirilerek aynı kanaldan iletilmeside mümkün kılınmaktadır.

Veri olmasa bile kanal tahsis edilir. FDM analog işaretlerinin çoğullamasında kulllanılır. Örneğin Radyo ve TV yayınları

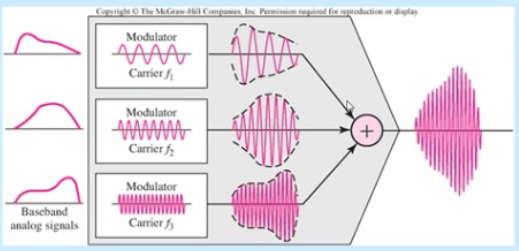

Verici taraf

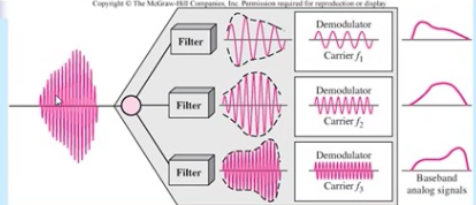

Alıcı taraf

Dalga Uzunluğu Bölmeli Çoğullama

WDM ile kısaltılır. fiber optik kablonun yüksek bantgenişliğini kullanmak için tasarlanmıştır. FDM'e benzer fakat daha yüksek frekanslara sahiptir. Çoğu 1550 nm dalga uzunluğu aralığında (yaklaşık 194tHz)

WDM optik sinyalleri birleştiren bir multiplexing tekniğidir. Çoğullayıcı kaynakları tek bir fiber üzerinden iletim için birleştirir. Birden fazla ışık hüzmesinin farklı frekanslarda aynı fiber üzerinden iletilmesi tekniğidir.

Işığın her bir rengi ayrı veri kanalı üzerinden taşınır. Bir çok kaynaktan farklı frekanslarda lazer ışını üretilir. Şu anda 10 gbps band genişliğine sahip 160 kanallık ticari ürünler bulunmaktadır.

Alcatel Lab ortamında her biri 39.8 gbps bandgenişliğine sahip 256 kanalla 10.1 tbpslik iletimi 100kmlik bir mesafede gerçekleştirmiştir.

Dense WDM (DWDM) kanalları birbirlerine çok yakın çoğullayarak daha çok kanalı birleştirir.

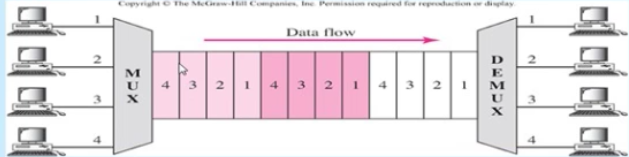

Zaman Bölmeli Çoğullama

TDM yüksek bant genişliğine sahip bir linki birden çok bağlantıya paylaştırır. Bir çok sayısal sinyal zaman boyutunda birbirinden ayırt edilir.

Senkron TDM

Zaman aralıkları kaynaklara önceden tahsis edilir ve sabittir. Veri olmasa bile zaman aralıkları tahsis edilir. Zaman aralıkları kaynaklar arasında bir girişim oluşturmayacaktır.

Senkron TDM'de her bir kaynağın verisi birimlere ayrılır. Kaynak verilerinin iletim ortamında kullandıkları zaman aralıklarının toplamı TDM çerçevesini oluşturur. Yani bir TDM çerçevesi tüm kaynakların 1 birim verisinin birleştirilmesinden oluşur.

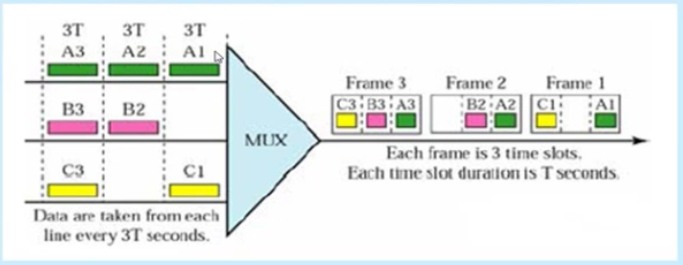

Kaynakların gönderecek verisi olmayabilir. Bu durumda kaynak için atanan zaman aralığı boş kalır diğer kaynaklar kullanamaz.

Örnek Dört kaynağın her biri saniyede 250 karakter üretmektedir. Eğer her kaynağın veri birimi 1 karakter ve her bir çerçeveye 1 senkronizasyon biti eklenrse aşağıdaki değerleri bulunuz..

• her bir kaynağın veri hızı ? 250 karakter * 8 bit = 2000 bps
• kaynaktaki her bir karakterin süresi ? 1/250 = 4ms
• çerçeve hızı? hat saniyede 250 çerçeve gönderir
• her bir çerçevenin süresi? 1/250 = 4ms
• her bir tdm çerçevesindeki bit sayısı? 4*8+1 = 33bit
• hattın veri hızı? 250*33 = 8250bps

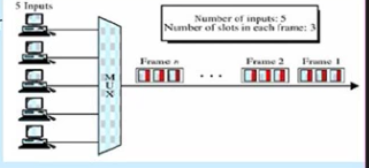

İstatistiksel TDM

Senkron TDM'de bir çok zaman aralığı kullanılmamaktadır. Bundan dolayı istatistiksel TDM verisi olan girişe zaman aralığı tahsis eder. Bir çerçevedeki zaman aralığı sayısı giriş sayısından daha azdır. Özetle 10 girişiniz var ancak çerçevede 3 tane tutabiliyorsunuz.
